نحوه جلوگیری و رفع گرفتگی هد چاپ در چاپگرهای CIJ
راهنمای عملی تعمیر و نگهداری برای متخصصان کدگذاری صنعتی
چاپگرهای جوهرافشان پیوسته (CIJ) ماشینهای چاپ CIJ نیروی محرکه خطوط تولید صنعتی هستند و قادر به چاپ کدهای تاریخ، شمارههای دسته و بارکد با کیفیت بالا با سرعت بیش از ۳۰۰ متر در دقیقه میباشند. اما یک مشکل وجود دارد که هر اپراتور CIJ در نهایت با آن مواجه خواهد شد: هد چاپ کفشهای چوبیوقتی روزنه میکروسکوپی نازل - که معمولاً بین ۴۰ تا ۸۰ میکرون قطر دارد - تا حدی یا کاملاً مسدود میشود، کیفیت چاپ به سرعت کاهش مییابد. حروف ناهموار میشوند، کدها غیرقابل خواندن میشوند و در موارد شدید، تولید باید به طور کامل متوقف شود.
خبر خوب این است که گرفتگی هد چاپ تقریباً به طور کامل با رعایت اصول نگهداری مناسب قابل پیشگیری است و اکثر گرفتگیهایی که رخ میدهند را میتوان بدون مراجعه به خدمات، در محل برطرف کرد. این راهنما هر آنچه را که باید بدانید پوشش میدهد: چه چیزی باعث گرفتگی میشود، چگونه از آنها جلوگیری کنیم و چگونه در صورت بروز آنها را برطرف کنیم.
در این راهنما
چه عواملی باعث گرفتگی هد چاپ در چاپگرهای CIJ میشود؟
درک علل ریشهای، اولین قدم برای جلوگیری از گرفتگی است. چاپگرهای CIJ از جوهرهای مبتنی بر حلال استفاده میکنند که برای خشک شدن سریع روی سطوح طراحی شدهاند - به این معنی که در صورت نامناسب بودن شرایط، میتوانند به سرعت در داخل هد چاپ نیز خشک شوند. در اینجا شش علت رایج ذکر شده است:
۱. تبخیر حلال
شایعترین علت. وقتی چاپگر بیکار است - هنگام تغییر شیفت، استراحت ناهار یا خاموشیهای شبانه - حلال موجود در جوهر از سطح نازل تبخیر میشود. در صورت عدم کنترل، جوهر درون روزنه خشک و سفت میشود و به تدریج دهانه را تنگ میکند.
۲. تخریب جوهر
جوهرهای CIJ عمر مفید مشخصی دارند. استفاده از جوهر تاریخ گذشته یا مخلوط کردن دستههای جوهر قدیمی و جدید میتواند باعث جداسازی رنگدانه، رسوب رزین و تشکیل ذرات شود - که همه این موارد میتوانند نازل را مسدود کنند.
۳. آلودگی محیط زیست
گرد و غبار، الیاف مواد بستهبندی و ذرات معلق در هوا در محیط کارخانه میتوانند روی سطح نازل جمع شوند و در نهایت به داخل روزنه کشیده شوند. محیطهای با گرد و غبار بالا (کارخانههای کاغذ، کارخانههای نساجی) به ویژه مشکلساز هستند.
۴. دما و رطوبت بسیار بالا
دمای بالا تبخیر حلال را تسریع میکند. دمای پایین ویسکوزیته جوهر را افزایش میدهد و جریان را از طریق نازل کاهش میدهد. هر دو حالت افراطی، تعادل ظریفی را که باعث جریان آزاد جوهر میشود، مختل میکنند.
۵. روش خاموش کردن نادرست
خاموش کردن چاپگر CIJ بدون انجام مراحل صحیح خاموش کردن، جوهر باقی مانده را در نازل و لوله باقی میگذارد. این جوهر در طول شب خشک میشود و یک بلوک سخت ایجاد میکند که رفع آن بسیار دشوارتر از رفع یک گرفتگی تازه است.
۶. استفاده از مواد مصرفی غیر OEM
جوهرها و حلالهای شخص ثالث که برای مدل چاپگر خاص شما فرموله نشدهاند، ممکن است ویسکوزیته، نسبت حلال یا اندازه ذرات ناسازگاری داشته باشند - که همه اینها خطر گرفتگی را افزایش میدهند.
پیشگیری: مراقبتهای روزانه و هفتگی
پیشگیری بهتر از درمان است - این موضوع هیچوقت به اندازه نگهداری از هد چاپ CIJ صادق نبوده است. رعایت موارد زیر، در صورت رعایت مداوم، به طور چشمگیری باعث کاهش گرفتگی میشود.
تعمیر و نگهداری روزانه (هر شیفت)
| وظیفه | چگونه | چرا مهم است؟ |
|---|---|---|
| بررسی سطح نازل | نازل هد چاپ را از نظر تجمع جوهر یا آلودگی به صورت چشمی بررسی کنید. آن را به آرامی با یک پارچه بدون پرز که با حلال تمیزکننده مورد تایید مرطوب شده است، پاک کنید. | آلودگیهای سطحی را قبل از ورود به دهانه پاک میکند. |
| سطح جوهر/حلال را بررسی کنید | بررسی کنید که کارتریجهای جوهر و حلال آرایش به اندازه کافی پر شده باشند. کارتریجهای کم جوهر را قبل از اینکه خشک شوند، تعویض کنید. | استفاده از چاپگر CIJ با حلال کم منجر به جوهر غلیظی میشود که راحتتر مسدود میشود. |
| شستشوی خودکار را اجرا کنید | چرخه شستشوی خودکار هد چاپ (که در اکثر مدلهای مدرن CIJ مانند VJ 1880+، Linx 8900 و Domino Ax-Series موجود است) را اجرا کنید. | با استفاده از حلال تحت فشار، رسوبات جزئی را از داخل نازل پاک میکند. |
| چاپ الگوی آزمایشی | یک چاپ آزمایشی انجام دهید و کیفیت کد را بررسی کنید - به دنبال نقاط گمشده، لبههای پَر مانند یا ارتفاع ناهموار حروف باشید. | گرفتگیهای جزئی در مراحل اولیه را قبل از تبدیل شدن به انسداد کامل، برطرف میکند. |
| شستشوی صحیح خاموش کردن | در پایان شیفت، مراحل خاموش کردن/شستشوی کامل را انجام دهید. هرگز دستگاه را به سادگی خاموش نکنید. برای خاموشیهای طولانی مدت، در صورت امکان هد چاپ را برداشته و درپوش بگذارید. | از خشک شدن جوهر درون نازل در زمانهای بیکاری جلوگیری میکند. |
نگهداری هفتگی
| وظیفه | جزئیات |
|---|---|
| نازل تمیز کننده عمیق | با استفاده از یک پنبه یا پد بدون پرز، حلال تمیزکننده مورد تایید سازنده را مستقیماً روی سطح نازل بمالید. بگذارید ۲ تا ۳ دقیقه خیس بخورد، سپس باقیمانده محلول را به آرامی پاک کنید. از مواد ساینده استفاده نکنید. |
| بررسی وضعیت فیلتر | فیلتر خط جوهر (اگر مدل شما دارد) را از نظر آلودگی بررسی کنید. یک فیلتر مسدود شده جریان جوهر را محدود کرده و فشار بر نازل را افزایش میدهد. طبق برنامه سازنده آن را تعویض کنید. |
| لولهها را بررسی کنید | لوله انتقال جوهر را از نظر پیچ خوردگی، ترک یا نقاط نرم بررسی کنید. لوله آسیب دیده می تواند هوا را وارد سیستم جوهر کند که باعث بی ثباتی جت و گرفتگی می شود. |
| بررسی انقضای جوهر | تاریخ انقضای تمام کارتریجهای جوهر و حلال را بررسی کنید. با استفاده از قانون FIFO (اولین ورودی، اولین خروجی) موجودی را بچرخانید. هرگز جوهر تولیدکنندگان یا دستههای مختلف را با هم مخلوط نکنید. |
| شرایط محیطی را تأیید کنید | مطمئن شوید که دمای عملیاتی بین ۵ تا ۴۰ درجه سانتیگراد (۴۱ تا ۱۰۴ درجه فارنهایت) و رطوبت بین ۲۰ تا ۸۰ درصد رطوبت نسبی باشد. اگر چاپگر در معرض شرایط نامساعد قرار دارد، محفظه یا سیستم کنترل دما نصب کنید. |

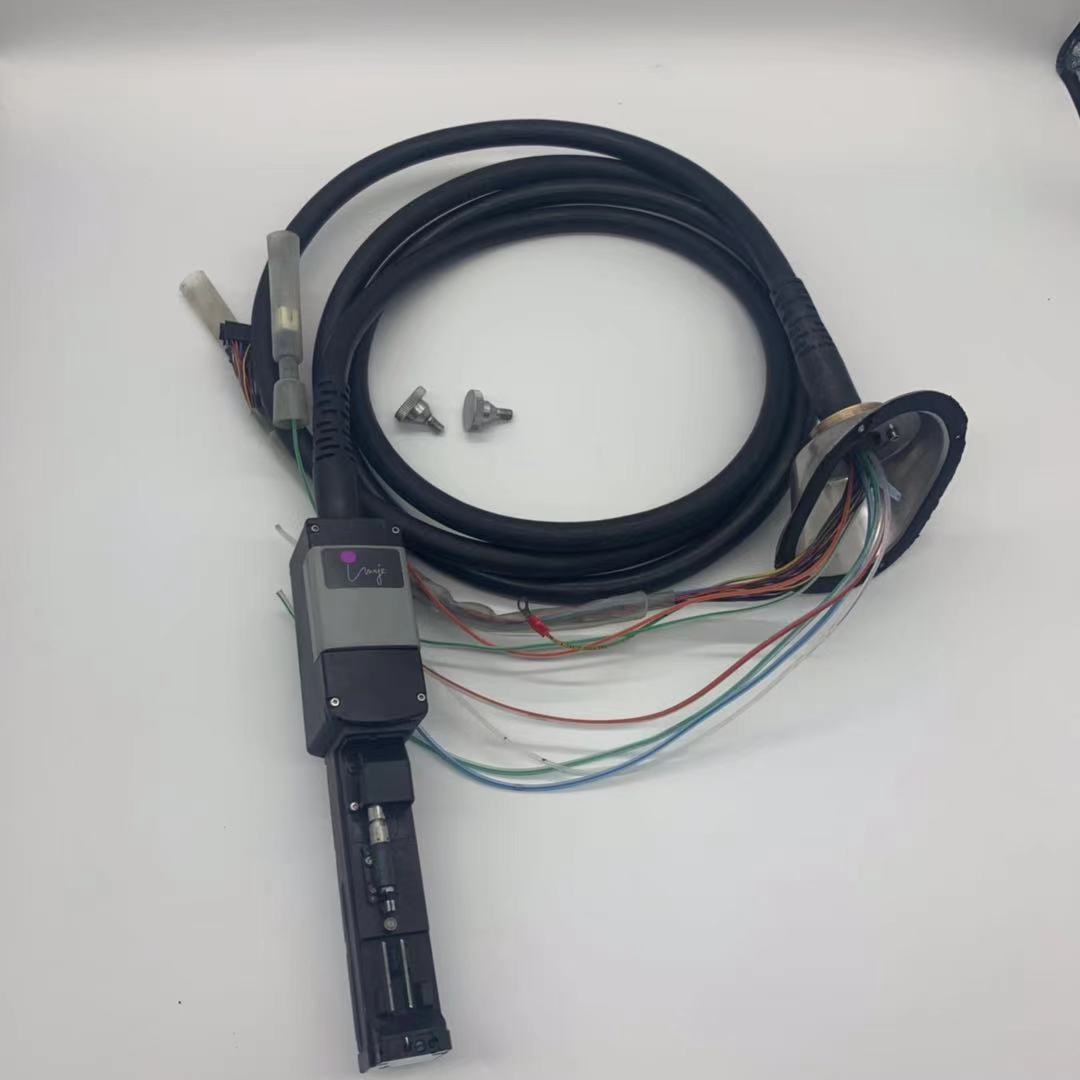

تمیز کردن روتین هد چاپ با حلال تایید شده، از بیشتر گرفتگیها قبل از شروع جلوگیری میکند.
چگونه گرفتگی را زود تشخیص دهیم
تشخیص زودهنگام گرفتگی جزئی میتواند تفاوت بین رفع مشکل در ۵ دقیقه و توقف تولید ۲ ساعته را رقم بزند. در اینجا علائم هشدار دهندهای که باید مراقب آنها باشید، آورده شده است:
علائم هشدار دهنده گرفتگی جزئی
- نقاط گمشده در کاراکترهای چاپشده (فاصله در خطوط عمودی)
- لبههای کاراکتر پرزدار یا مبهم در جایی که باید تیز باشند
- ارتفاع ناهموار شخصیتها - برخی شخصیتها بلندتر از بقیه هستند
- وقتی از طریق شیشه رویت هد چاپ مشاهده میشود، جت استریم ناهمتراز یا «لرزان» به نظر میرسد.
- چاپگر هشدار «بررسی هد چاپ» یا «کیفیت چاپ ضعیف» را نشان میدهد
- افزایش مصرف حلال (چاپگر با شستشوی بیشتر، این کاهش را جبران میکند)
بسیاری از چاپگرهای مدرن CIJ - از جمله VJ 1880+ با حسگر تجمع جوهر، Linx 8900 با هشدارهای تشخیصی و Domino Ax-Series با نظارت هوشمند خود - به طور خودکار گرفتگیهای در حال پیشرفت را تشخیص داده و به شما هشدار میدهند. این هشدارها را جدی بگیرید و به جای نادیده گرفتن آنها، فوراً به آنها رسیدگی کنید.
گام به گام: رفع گرفتگی هد چاپ
اگر گرفتگی را تشخیص دادید، این روش تشدید را دنبال کنید. همیشه با کم تهاجمی ترین روش شروع کنید و فقط در صورتی که مرحله قبلی با شکست مواجه شود، تشدید شود.
مرحله 1: چرخه شستشوی خودکار
بیشتر چاپگرهای CIJ دارای یک عملکرد شستشوی داخلی هستند که حلال را تحت فشار از طریق نازل خارج میکند. به منوی تعمیر و نگهداری در پنل کنترل چاپگر بروید و چرخه شستشو را آغاز کنید.
نتیجه مورد انتظار: رسوبات سطحی سبک و جوهر تازه خشک شده را پاک میکند. برای گرفتگیهایی که در چند ساعت گذشته ایجاد شدهاند، مؤثر است.
مرحله 2: تمیز کردن نازل دستی سطح
اگر شستشوی خودکار مشکل را حل نکرد، نازل را به صورت دستی تمیز کنید:
- دستکش نیتریل و محافظ چشم بپوشید.
- ۳ تا ۵ قطره از حلال تمیزکننده مورد تایید سازنده را مستقیماً روی دهانه نازل بریزید.
- اجازه دهید حلال به مدت ۲ تا ۵ دقیقه خیس بخورد تا جوهر خشک شده حل شود.
- با یک دستمال تمیز و بدون پرز، سطح نازل را به آرامی پاک کنید (هرگز از پنبه برای تمیز کردن خود دهانه استفاده نکنید - الیاف میتوانند جدا شوند و گرفتگی را بدتر کنند).
- برای بررسی اینکه آیا کیفیت بهبود یافته است یا خیر، یک چاپ آزمایشی انجام دهید.
مرحله ۳: تمیز کردن با اولتراسوند (برای گرفتگیهای سرسخت)
اگر نازل پس از مراحل ۱ و ۲ همچنان تا حدی مسدود باشد، تمیز کردن با امواج فراصوت گزینه بعدی است. بسیاری از کارخانهها برای سایر کارهای تعمیر و نگهداری، دستگاههای تمیزکننده فراصوت در محل دارند.
- هد چاپ را از چاپگر جدا کنید (مراحل جداسازی مدل خود را دنبال کنید - در بسیاری از مدلها مانند VJ 1580 یا Linx 8900، هد چاپ یک ماژول plug-and-play است).
- یک حمام پاککننده اولتراسونیک را با حلال تمیزکننده تأیید شده پر کنید.
- فقط انتهای نازل هد چاپ را در آب فرو کنید (اتصالات الکتریکی را در آب فرو نبرید).
- دستگاه تمیزکننده اولتراسونیک را به مدت ۳ تا ۵ دقیقه با فرکانس ۴۰ کیلوهرتز روشن کنید.
- قبل از نصب مجدد، آن را بردارید، با حلال تازه بشویید و در هوای آزاد خشک کنید.
- مراحل راهاندازی چاپگر را اجرا کنید و کیفیت چاپ را آزمایش کنید.
مهم: هرگز از آب در دستگاه تمیزکننده اولتراسونیک استفاده نکنید. فقط از حلال مورد تایید سازنده استفاده کنید. آب میتواند به طور دائمی به اجزای داخلی هد چاپ آسیب برساند.
تفاوت بین نازل CIJ مسدود شده و نازلی که به درستی نگهداری شده است، بلافاصله در کیفیت چاپ قابل مشاهده است.
مقابله با گرفتگیهای شدید
اگر هیچ یک از مراحل فوق مشکل را حل نکرد، گرفتگی ممکن است شدید باشد - که معمولاً ناشی از جوهری است که در طول روزها یا هفتهها سفت شده است، یا ناشی از آلودگی ذرات خارجی در اعماق سوراخ نازل است.
چه زمانی تشدید کنیم
در صورت وجود موارد زیر با پشتیبانی فنی سازنده چاپگر یا یک مهندس خدمات مجاز تماس بگیرید:
- گرفتگی پس از تمیز کردن با سونوگرافی همچنان ادامه دارد
- متوجه آسیب فیزیکی به دهانه نازل (ترک، تغییر شکل) میشوید.
- هد چاپ برداشته شده و برای مدت طولانی خیس خورده است، اما بهبودی حاصل نشده است.
- مشکلات کیفیت چاپ حتی پس از تعویض هد چاپ همچنان ادامه دارد (نشان دهنده یک مشکل سیستمی عمیقتر است)
تلاش نکن. برای سوراخ کردن، سوزن زدن یا بررسی مکانیکی دهانه نازل. قطر دهانه نازل معمولاً ۴۰ تا ۸۰ میکرون است - تقریباً به قطر موی انسان. هرگونه نیروی مکانیکی به طور دائم به دهانه سنگزنی دقیق آسیب میرساند و نیاز به تعویض کامل هد چاپ دارد.
در بیشتر موارد گرفتگی شدید، مقرون به صرفهترین راه حل، تعویض هد چاپ است. بسیاری از مدلهای مدرن CIJ از هدهای چاپ ماژولار و آماده به کار (سیستم کارتریج هوشمند VJ، ماژولهای هد چاپ پلمپ شده Linx) استفاده میکنند که میتوانند در عرض چند دقیقه و بدون ابزار تعویض شوند و زمان توقف تولید را به حداقل برسانند.
مرجع سریع: چک لیست نگهداری هد چاپگر CIJ
این چک لیست را چاپ کنید و برای مراجعه روزانه، آن را نزدیک چاپگر CIJ خود نگه دارید.
روزانه (هر شیفت)
- سطح نازل را از نظر وجود رسوب یا آلودگی بررسی کنید
- سطح جوهر و حلال را بررسی کنید - در صورت نیاز دوباره پر کنید
- چرخه شستشوی خودکار را اجرا کنید
- الگوی آزمایشی را برای کیفیت چاپ و بررسی کنید
- در پایان شیفت، خاموش کردن صحیح را اجرا کنید
هفتگی
- تمیز کردن عمیق سطح نازل با خیساندن در حلال
- فیلترهای خط جوهر را بررسی و در صورت نیاز تعویض کنید
- لوله را از نظر آسیب یا پیچ خوردگی بررسی کنید
- تاریخ انقضای جوهر/حلال را بررسی کنید - موجودی را تغییر دهید
- بررسی شرایط دما و رطوبت
ماهانه / سه ماهه
- کارتریجهای جوهر و حلال را طبق برنامه سازنده تعویض کنید
- انجام کامل تعمیرات پیشگیرانه سالانه طبق دفترچه راهنمای سرویس
- پارامترهای انحراف جت و بار را کالیبره کنید
- در صورت وجود، سیستم عامل چاپگر را به روز کنید
نتیجهگیری
گرفتگی هد چاپ در چاپگرهای CIJ اجتنابناپذیر نیست - آنها نتیجه قابل پیشبینی غفلت در نگهداری هستند. با پیروی از یک برنامه روزانه منظم شامل بازرسی نازل، مدیریت سطح حلال و رویههای مناسب خاموش کردن، میتوان از اکثر گرفتگیها به طور کامل جلوگیری کرد.
وقتی گرفتگی رخ میدهد، یک تغییر سیستماتیک از شستشوی خودکار به تمیز کردن دستی و سپس به روش اولتراسونیک، اکثر مشکلات را در محل حل میکند. اصل کلیدی ساده است: قبل از اینکه مشکلات کوچک به مشکلات بزرگ تبدیل شوند، به آنها رسیدگی کنیدپاک کردن نازل به مدت ۲ دقیقه در طول تغییر شیفت، بسیار کمهزینهتر از توقف تولید به مدت ۲ ساعت و تعویض اضطراری هد چاپ است.
برای نظم و انضباط در نگهداری، وقت بگذارید و چاپگر CIJ شما برای سالهای آینده کدهای قابل اعتماد و با کیفیتی را ارائه خواهد داد.
سلب مسئولیت: این راهنما توصیههای کلی تعمیر و نگهداری را که برای اکثر مدلهای چاپگر CIJ قابل اجرا است، ارائه میدهد. همیشه برای اطلاع از رویههای خاص مدل، مواد مصرفی تأیید شده و الزامات ایمنی، به دفترچه راهنمای اپراتور و اسناد خدمات چاپگر خود مراجعه کنید. نگهداری نادرست ممکن است گارانتی شما را باطل کند یا به تجهیزات آسیب برساند.
