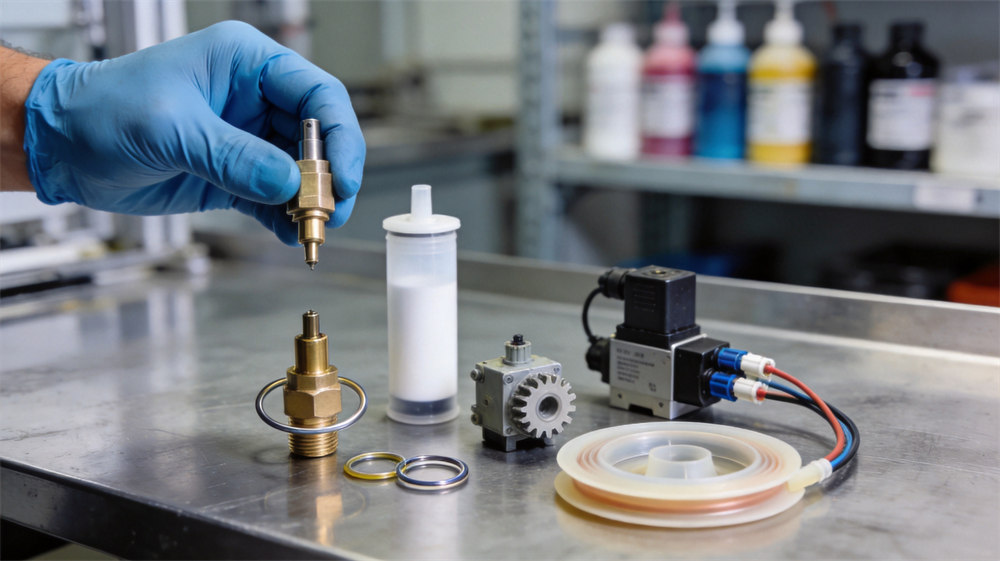

مهمترین قطعات یدکی چاپگر جوهر افشان که باید مرتباً تعویض کنید کدامند؟

۱. مجموعه نازل هد چاپ

نازل هد چاپ مسلماً مهم‌ترین جزء از نظر دقت در کل سیستم CIJ است. نازل که معمولاً از یاقوت کبود، یاقوت سرخ یا کاربید تنگستن با قطر سوراخ ۴۰ تا ۸۰ میکرون ساخته می‌شود، تشکیل قطرات، پایداری جت و در نهایت کیفیت چاپ را تعیین می‌کند.

با گذشت زمان، سوراخ نازل می‌تواند در اثر جریان جوهر با سرعت بالا فرسایش یابد، رسوبات جوهر خشک شده روی سطح آن جمع شود، یا در اثر روش‌های نادرست تمیز کردن، دچار آسیب‌های ریز شود. حتی یک انحراف جزئی در هندسه نازل - چند میکرون بزرگ شدن - می‌تواند باعث شود جابجایی قطره، خوانایی ضعیف کد و قطرات ماهواره‌ای که رد و اثری از خود روی محصول به جا می‌گذارند.

چرا جایگزینی مهم است: یک نازل تخریب‌شده را نمی‌توان به دقت اولیه‌اش بازگرداند. در حالی که تمیز کردن منظم به افزایش عمر نازل کمک می‌کند، تعویض تنها راه برای بازیابی شکل‌گیری قطرات به حالت اولیه است.

هر ۶ تا ۱۲ ماه یا ۳۰۰۰ تا ۵۰۰۰ ساعت کارکرد تعویض شود

۲. فیلترهای سیستم جوهر (اصلی، آرایشی و ناودانی)

چاپگرهای CIJ از چه مواردی استفاده می‌کنند؟ مراحل فیلتر چندگانه در سراسر مسیر گردش جوهر برای حذف آلاینده‌ها، تجمع رنگدانه‌ها و بقایایی که می‌توانند نازل را مسدود کنند، فیلتر می‌شود. سه فیلتر اصلی عبارتند از:

• فیلتر جوهر اصلی: این فیلتر که بین مخزن جوهر و پمپ دنده‌ای قرار دارد، پمپ را از ذرات بزرگ محافظت می‌کند و معمولاً یک عنصر 10 تا 20 میکرونی است.
• فیلتر آرایش (حلال): قبل از ورود حلال/افزودنی به مخزن اصلی، آن را فیلتر می‌کند و از رسیدن آلودگی خارجی به سیستم جوهر جلوگیری می‌کند.
• فیلتر برگشت ناودان: قبل از ورود مجدد جوهر بازیابی شده به چرخه گردش، ذرات آن را جذب می‌کند و از نازل در برابر آلودگی‌های برگشتی از طریق خط بازیابی محافظت می‌کند.

وقتی فیلترها اشباع می‌شوند، جریان جوهر را محدود می‌کنند و پمپ دنده‌ای را مجبور به کار سخت‌تر می‌کنند. این امر فشار سیستم را افزایش می‌دهد، فرسودگی پمپ را تسریع می‌کند و در نهایت می‌تواند باعث گرفتگی پمپ شود - خرابی‌ای که بسیار گران‌تر از تعویض ساده فیلتر است.

فیلتر اصلی را هر ۱۰۰۰ تا ۲۰۰۰ ساعت تعویض کنید؛ فیلترهای اضافی و ناودانی را در هر دوره سرویس تعویض کنید.

۳. پمپ دنده‌ای و آب‌بندهای پمپ

پمپ دنده ای (که گاهی اوقات پمپ هلالی نامیده می‌شود) قلب سیستم گردش جوهر CIJ است. این پمپ، جوهر را تحت فشار قرار می‌دهد تا با سرعت بالا از نازل عبور کند. در داخل پمپ، چرخ‌دنده‌های ماشینکاری‌شده با دقت در یک محفظه کاملاً متناسب می‌چرخند و شکاف‌های بین چرخ‌دنده‌ها و محفظه توسط خود فیلم جوهر آب‌بندی می‌شوند - که هرگونه سایش را فوراً تحت تأثیر قرار می‌دهد.

چرخ‌دنده‌های پمپ به دلیل ماهیت ساینده ذرات رنگدانه در جوهر، دچار فرسایش تدریجی می‌شوند و آب‌بندهای پمپ به دلیل قرار گرفتن مداوم در معرض حلال‌های خورنده (MEK، اتانول، استون) به مرور زمان تخریب می‌شوند. علائم فرسودگی پمپ عبارتند از: فشار ناپایدار، سرعت جت متغیر، جدا شدن ضعیف قطرات و در نهایت خرابی پمپ.

نکته حرفه‌ای: بسیاری از مجموعه‌های پمپ به صورت کیت‌های بازسازی موجود هستند که شامل چرخ‌دنده‌های جدید، آب‌بندها و اجزای دیافراگم می‌شوند - که به طور قابل توجهی ارزان‌تر از تعویض کل مجموعه پمپ است.

مجموعه پمپ را هر ۴۰۰۰ تا ۶۰۰۰ ساعت و آب‌بندها را هر ۲۰۰۰ تا ۳۰۰۰ ساعت تعویض کنید.

۴. شیرهای برقی (بازیابی و قطع جریان)

سیستم‌های CIJ به موارد زیر متکی هستند: شیرهای برقی برای دو عملکرد حیاتی: کنترل خط برگشت بازیابی/ناودان (سلونوئید بازیابی) و مدیریت قطع جوهر در هنگام راه‌اندازی، خاموشی و شرایط خطا (سلونوئید قطع).

این شیرهای الکترومغناطیسی هزاران بار در روز در یک محیط تولید با چرخه سریع کار می‌کنند. نشیمنگاه‌های داخلی شیر، فنرها و مکانیسم‌های پیستون در معرض سایش هستند و سیم‌پیچ‌های الکتریکی می‌توانند در اثر گرما تخریب شوند. یک شیر برقی معیوب می‌تواند باعث شود نشت جوهر، بازیابی ضعیف ناودان، نوسانات فشار و مراحل راه‌اندازی ناموفق.

هر ۳۰۰۰ تا ۵۰۰۰ ساعت یا در صورت مشاهده علائم کندی عملکرد، تعویض شود

۵. مجموعه دیافراگم

دیافراگم به عنوان مانع انعطاف‌پذیر بین سیستم جوهر و مکانیزم محرک پنوماتیک یا مکانیکی عمل می‌کند. این دیافراگم‌ها به طور مداوم در حین کار خم می‌شوند تا فشار جوهر را حفظ کرده و به گردش آن کمک کنند. دیافراگم‌ها که از مواد الاستومری (معمولاً لاستیک روکش‌دار با PTFE یا کامپوزیت‌های فلوروپلیمر) ساخته می‌شوند، به تدریج خاصیت ارتجاعی خود را از دست می‌دهند، به دلیل حمله حلال دچار ترک یا نشتی می‌شوند.

دیافراگم آسیب دیده منجر به ناپایداری فشار، نشت حلال به سیستم جوهر (آلوده کردن جوهر) یا ورود هوا که تشکیل قطرات را مختل می‌کند.

هر ۲۰۰۰ تا ۳۰۰۰ ساعت یا در هر سرویس اصلی تعویض شود

۶. مجموعه الکترود منحرف‌کننده

مجموعه منحرف کننده شامل دو صفحه باردار است که در دو طرف جریان جت جوهر قرار گرفته‌اند. با اعمال اختلاف ولتاژ، منحرف‌کننده قطرات باردار را به موقعیت صحیح روی زیرلایه خم می‌کند. این مجموعه در معرض پاشش بیش از حد جوهر، بخارات حلال و آلاینده‌های محیطی است که به صورت یک لایه رسانا روی سطوح الکترود تشکیل می‌شوند.

صفحات منحرف کننده آلوده باعث می شوند زوایای انحراف ناهماهنگ، چاپ‌های تار یا ناهم‌تراز، و موقعیت‌یابی نامنظم کداگرچه تمیز کردن منظم مفید است، اما پوشش‌های عایق روی صفحات به مرور زمان تخریب می‌شوند و در نهایت نیاز به تعویض دارند.

هر ۳۰۰۰ تا ۵۰۰۰ ساعت تعویض شود

۷. مبدل/سنسور فشار

مبدل فشار فشار سیستم جوهر را به صورت بلادرنگ رصد می‌کند و داده‌ها را به قطعات الکترونیکی کنترل چاپگر ارسال می‌کند. پایش دقیق فشار برای حفظ سرعت صحیح قطرات و نسبت بار به جرم ضروری است. مبدل‌های فشار در چاپگرهای CIJ در معرض تماس مداوم با حلال و ارتعاش مکانیکی قرار دارند.

یک سنسور فشار معیوب یا دارای انحراف می‌تواند باعث شود چاپگر با فشار نادرست کار کند و منجر به ... ناپایداری جت، کیفیت پایین چاپ یا کدهای خطای کاذب که تولید را متوقف می‌کنند.

هر ۴۰۰۰ تا ۶۰۰۰ ساعت یا زمانی که کالیبراسیون از حد مشخص شده فراتر می‌رود، تعویض شود.

۸. الکترود بار و نوسانگر کریستالی

الکترود شارژ (که تونل شارژ نیز نامیده می‌شود) هنگام عبور هر قطره، به آن بار الکتریکی می‌دهد. نوسان‌ساز کریستالی (کریستال پیزوالکتریک) ارتعاشاتی ایجاد می‌کند که جریان پیوسته جوهر را به قطرات با اندازه یکنواخت و با فرکانس صحیح تبدیل می‌کند.

الکترودهای شارژ به مرور زمان باقیمانده جوهر را جمع می‌کنند که می‌تواند میدان شارژ را مختل کند. نوسان‌ساز کریستالی یک قطعه حالت جامد است اما می‌تواند به دلیل چرخه حرارتی، تجمع آلودگی یا فرسودگی، فرکانس را تغییر دهد. خرابی هر یک از این قطعات منجر به ... نقاط گم‌شده، قرارگیری نادرست نقاط، یا خرابی کامل جت.

الکترود شارژ: مرتباً تمیز کنید، هر ۲۰۰۰ تا ۳۰۰۰ ساعت تعویض کنید؛ کریستال: در صورت تغییر فرکانس تعویض شود

با نگهداری پیشگیرانه، زمان از کارافتادگی CIJ را تا ۹۰٪ کاهش دهید

مطالعات نشان می‌دهد که بیش از ۹۰٪ از خرابی‌های چاپگر CIJ ناشی از خرابی‌های قابل پیشگیری قطعات است. با تعویض این قطعات یدکی حیاتی طبق یک برنامه منظم، می‌توانید توقف‌های برنامه‌ریزی نشده را به طور چشمگیری کاهش دهید، طول عمر چاپگر را افزایش دهید و کیفیت کد ثابتی را در خطوط تولید خود حفظ کنید.
